電致發光（EL）測試是檢測光伏組件質量的有效方法，能夠發現并準確定位光伏組件存在的潛在問題。而無人機EL測試作為一項新興技術，目前尚無明確的測試規范，且受到多種因素的影響，導致測試誤差相對較大。影響EL圖像質量的因素主要包括電注入條件、相機參數以及無人機平臺的性能。此外，在低電流注入條件下，正常組件也可能出現EL明暗片現象，因此在進行無人機EL測試時，需要設定合理的EL電流注入條件，以避免因測試條件不當而導致的誤判。

1.EL測試技術背景
1.1 EL測試技術的發展歷程
電致發光（Electroluminescence，簡稱EL）現象的歷史可追溯到1907年，當時英國科學家H.J. Round在研究碳化硅二極管時首次觀察到這一現象。然而，直到1936年，巴黎大學的Georges Destriau才通過實驗揭示了摻入熒光粉ZnS的蓖麻油在電場作用下的發光原理，這一發現深化了人們對電致發光機制的理解，并為EL技術的發展奠定了理論基礎。
盡管電致發光技術的早期研究并未直接針對光伏行業，但其核心機制——電場作用下材料內部電子能級躍遷并伴隨光子發射，與光伏效應中的光電轉換過程存在相似性。這為EL技術在光伏領域的應用提供了可能。
在光伏行業中，EL測試技術最初被用于光伏硅片的缺陷檢測。檢測人員通過施加正向偏壓，觀察硅片在電場激發下的自發光情況，從而能夠精確發現并定位硅片中的隱裂、擴散不均等潛在缺陷。這種非接觸、無損的檢測方式極大地提高了光伏硅片的質量控制水平。
隨著光伏產業的快速發展，EL測試技術在光伏行業中的應用日益廣泛。從原材料質檢到光伏組件成品出廠，再到電站運營維護，EL測試技術都發揮著重要作用。它已成為提升光伏產品質量、確保電站長期安全穩定運行的關鍵技術，為光伏產業的健康可持續發展提供了有力支撐。
1.2EL測試技術的優勢
(1)高效的質量控制：能檢測出微裂紋、隱裂、熱斑等影響光伏電池、組件性能和壽命的缺陷。
(2)非破壞性檢測：EL技術不會對光伏電池、組件造成損害，可在生產過程中多次使用。
(3)提高生產效率：EL技術能快速、準確地檢測出光伏電池、組件的缺陷，減少人工檢測時間和成本。
(4)優化設計：通過EL技術，可以更好地理解光伏電池、組件的性能，優化設計。
行業內關于光伏電池EL測試有明確的測試標準，包括T/CPIA0020-2020《晶體硅光伏電池電致發光測試方法》、T/CPIA0009-2019《電致發光成像測試晶體硅光伏組件缺陷的方法》以及IEC TS 60904-13《光伏組件電致發光》 。這些標準詳細規定了EL測試的操作流程、測試條件和技術規范。用戶只需按照這些技術標準對光伏組件進行EL測試，即可及時發現組件中的潛在問題和缺陷，從而確保光伏組件在實際運行中的穩定性和效率。
2.EL測試技術介紹
2.1測試原理
EL測試即太陽能電池電致發光檢測，其原理是：晶硅電池PN結中存在由N區指向P區的內建電場，平衡狀態下載流子的擴散電流和漂移電流大小相等方向相反相互抵消，PN結內部電流為零，其能帶圖如圖1（a）所示。當給電池加載正向偏壓V時，外加電壓會削弱PN結中內建電場的強度，勢壘高度由P-N結平衡狀態下的qV_D下降到q（V_D-V)，其能帶圖如圖1（b）所示。

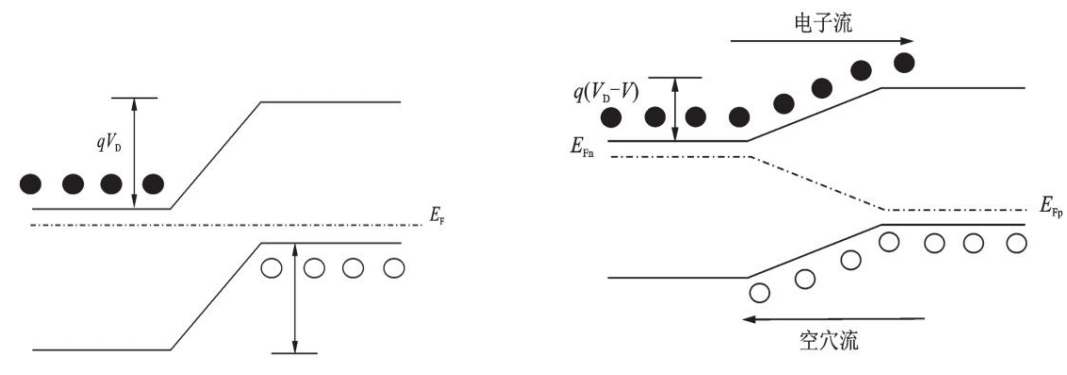

圖1.（a）平衡狀態下PN 結能帶；（b）正向偏壓下PN結能帶

正向偏壓打破了載流子擴散運動和漂移運動的原有平衡，形成了凈擴散電流，促使電子和空穴分別向P區和N區擴散。這些載流子在通過PN結時，因復合消失的概率很小，它們會繼續擴散并在相遇時發生輻射復合，釋放光子，即電致發光。晶硅電池的EL光譜峰值約1150nm，通過近紅外CCD相機捕捉這些光譜，即可得到電池的EL圖像。

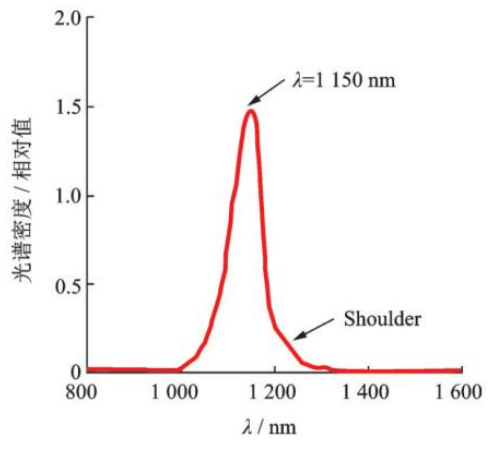

圖2. 晶硅電池電致發光光譜

2.2 EL測試系統介紹

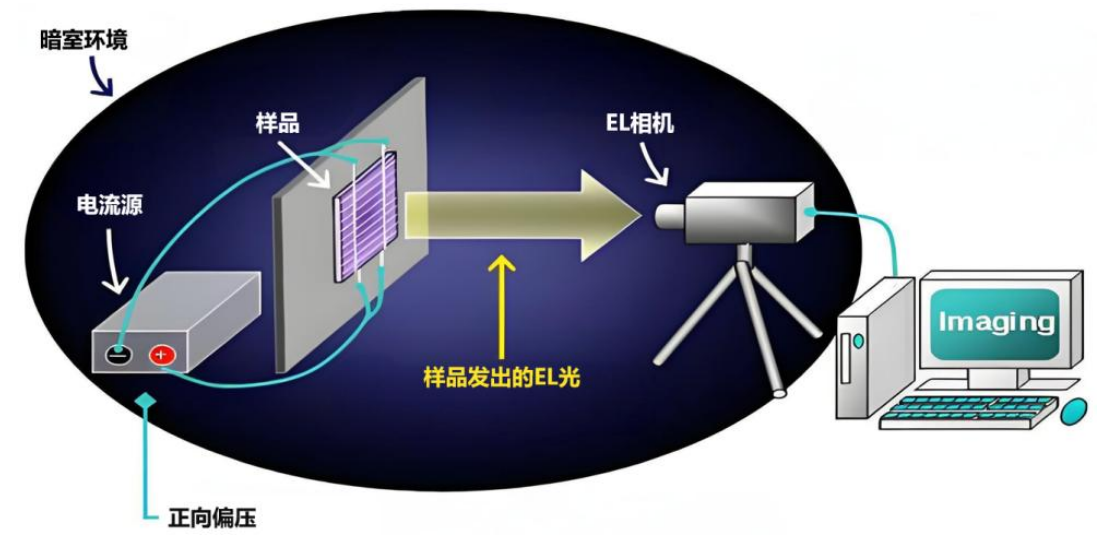

EL測試系統基于晶體硅的電致發光原理，通過向電池施加正向偏壓注入非平衡載流子，利用高分辨率CCD相機捕捉組件在近紅外光下的圖像，從而檢測和判定組件的缺陷。該系統主要由恒流源、EL成像相機、暗室環境及圖像處理系統構成。恒流源負責提供穩定且可控的電流，激發光伏電池發光；EL相機負責捕捉電池在電流激勵下發出的紅外或近紅外光；為避免外界光源干擾，測試需在暗室環境中進行；圖像處理系統則對采集的圖像進行預處理和分析，以識別和定位光伏組件中的缺陷。典型EL測試系統的結構如圖3所示。

圖3.典型EL測試系統

EL測試技術根據應用環境分為室內和戶外兩種。室內EL測試通常在實驗室進行，如圖4（a）所示，該環境確保了穩定的溫度、濕度和光照條件（符合行業標準），有助于分析光伏電池和組件的內部缺陷，如斷柵、隱裂和同心圓等。室內測試主要用于產品研發驗證、生產過程質量控制、出廠前的全面檢測，以及故障分析與診斷，從而確保產品的性能和質量。
戶外EL測試技術又分為便攜式EL測試和無人機EL測試。與實驗室EL測試相比，戶外EL測試引入的變量更多，其無法達到與實驗室相同的EL圖像質量。
便攜式EL測試技術主要用于戶外光伏組件的缺陷分析，能有效檢測出斷柵、隱裂、碎片等各類明顯缺陷。但由于相機固定在支架上，每次只能測試單塊組件，需要頻繁移動支架，因此工作效率低，不適合大規模光伏電站的快速檢測。
無人機EL測試技術是近幾年開發并逐漸應用的新技術，該技術通過將EL相機搭載在無人機平臺上，從而可以大幅提升光伏電站的檢測效率。然而，無人機EL測試技術的成像質量會受到無人機平臺穩定性及外部環境（如天氣、光照、風速等）的影響，進而可能導致圖像清晰度下降和測試準確性降低。鑒于影響無人機EL成像質量的因素較為復雜，且光伏行業內尚未針對無人機EL測試技術制定明確的測試規范。所以測試人員在進行戶外無人機EL測試時，需要具備一定的光伏理論知識、熟練的無人機操作技能，以及對影響因素的深入理解。因此，戶外無人機EL測試結果易受主觀因素和誤差的影響，故不宜將其單獨作為判斷戶外光伏組件性能穩定性的決定性方法。

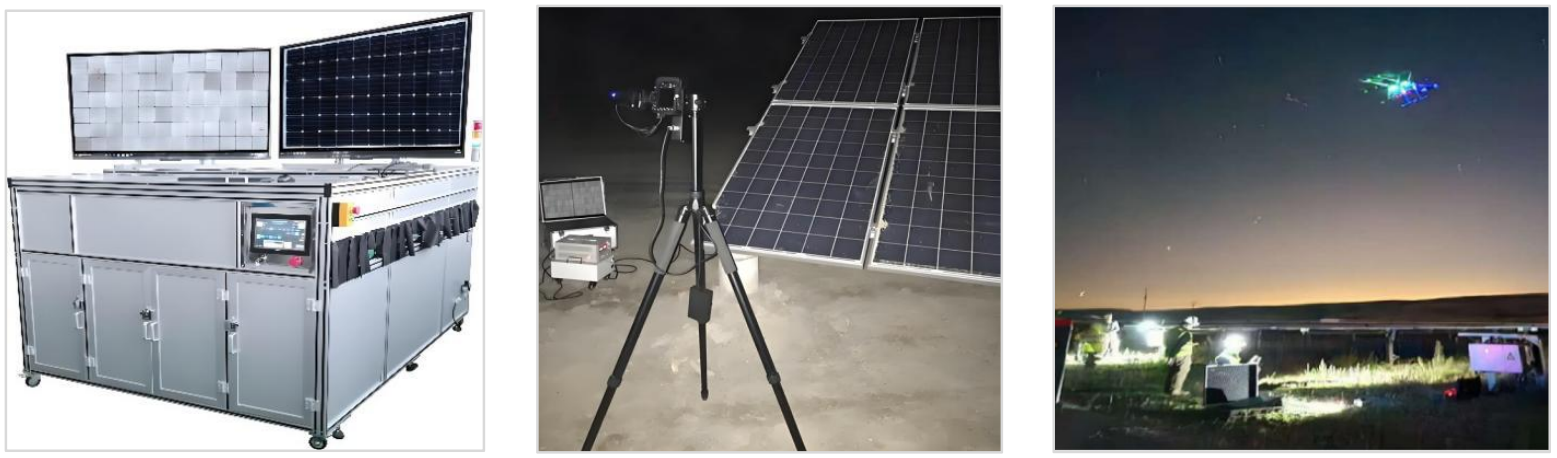

圖4.（a）室內EL測試系統；（b）便攜式EL測試系統；（c）無人機EL測試系統

3.影響EL圖像質量的因素分析
3.1電注入條件對EL圖像的影響
根據晶硅電池的電致發光理論，EL亮度與少子壽命和電注入條件成正相關。電注入條件主要分為電壓注入和電流注入。
（1）電壓注入：正向偏壓V_f與EL光強正相關，正向偏壓越大，EL光強越強，如公式（1）所示，其中I_L是EL光強，A是常數，q是電荷常數，V_f是正向偏壓，k是玻爾茲曼常數，T是環境溫度：

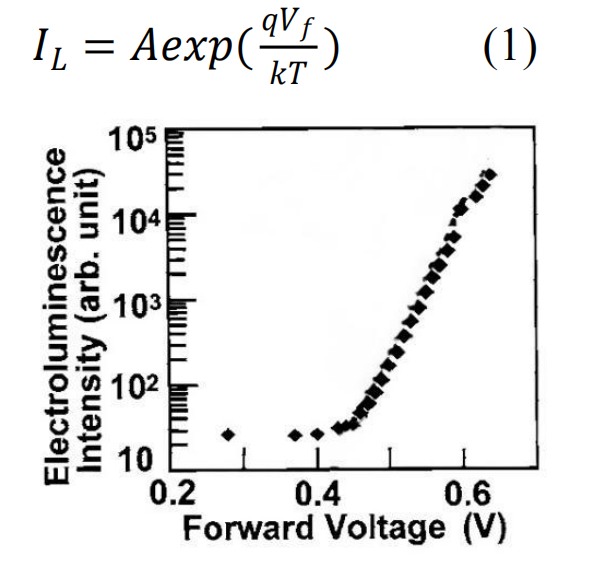

圖5.正向偏壓Vf與EL光強的關系

（2）電流注入：注入電流J_f與EL光強正相關，注入電流越大，EL光強越強，如公式（2）所示，其中I_L是EL光強，是常數，n是電池二極管的理想因子，J_f是注入電流。

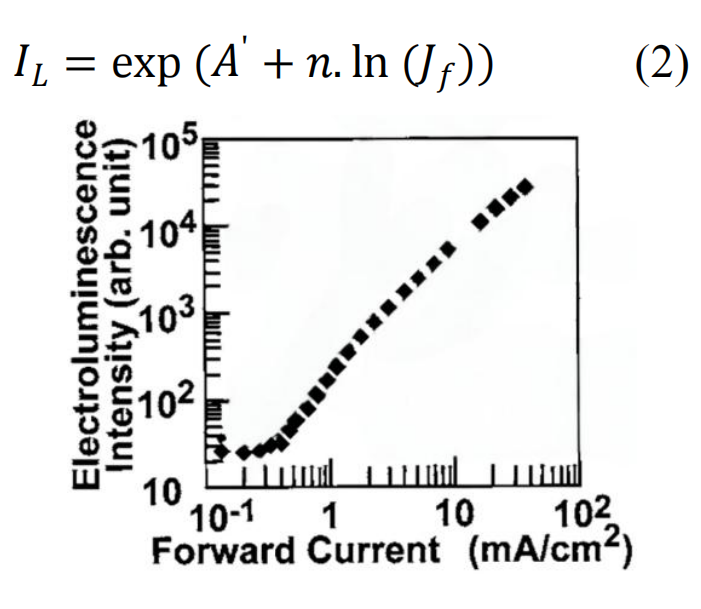

圖6.注入電流Jf與EL光強的關系

根據EL發光原理，當給電池或組件施加正向偏壓時，會產生對應的正向電流，進而激發EL現象。雖然理論上使用電壓注入與使用電流注入都能激發EL現象。但在實際操作中，由于不同電池技術、不同版型組件的工作電壓存在一定差異，這給EL批量測試帶來了很大的困難。因此，相較于電壓注入方式，電流注入方式更易于實現精確控制與批量測量，已被光伏行業廣泛接受并納入EL測試標準。
3.2 EL成像相機參數對EL圖像的影響
EL成像相機在光伏組件EL 測試中，通過捕捉光信號并將其轉換為電荷，再經過模數轉換生成數字圖像，從而實現對電池和組件EL圖像的高靈敏度捕捉。而影響相機成像效果的主要因素有曝光時間、光圈、ISO。
曝光時間，也稱快門速度，是指相機的快門打開允許光線進入的時間長度。曝光時間越長，進入相機的光線越多，EL圖像就越亮。反之，曝光時間越短，進入相機的光線越少，EL圖像就越暗。但是，曝光時間過長會導致圖像過曝，細節喪失；曝光時間過短則可能導致圖像欠曝，細節無法清晰顯示。

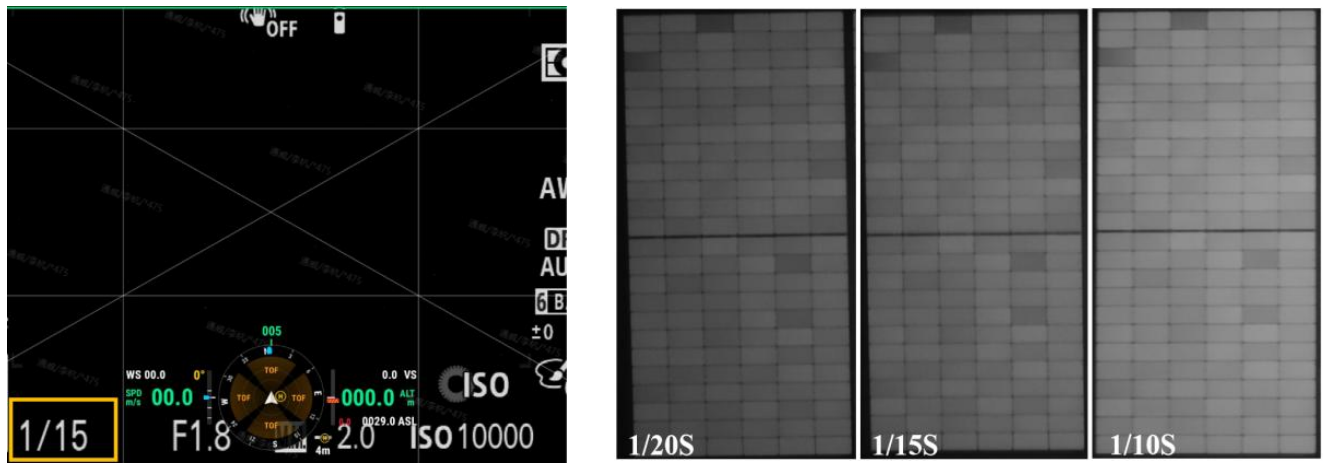

圖7.（a）相機拍攝界面；（b）EL圖像亮度隨曝光時間的變化關系

光圈是表示鏡頭中孔徑大小的一個比值，是相機鏡頭中用來控制光線進入量的裝置。其大小由f值表示，f值越小，光圈越大，進入的光線越多，EL圖像就會越亮。反之，f值越大，光圈越小，進入的光線越少，EL圖像就會越暗。光圈的大小還會影響到圖像的景深，大光圈可以得到淺景深，使得主體突出，背景虛化；小光圈則可以得到深景深，使得前景和背景都能清晰顯示。

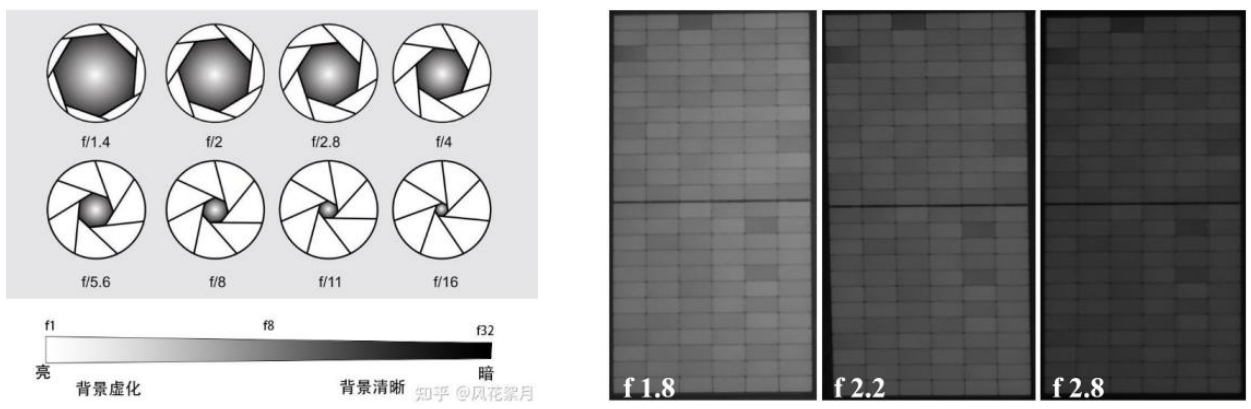

圖8.（a）相機光圈孔徑大小示例；（b）EL圖像亮度隨光圈孔徑大小的變化關系

ISO表示相機感光度，ISO值越高，相機對光線的敏感度越高，圖像會越亮。反之，ISO值越低，相機對光線的敏感度越低，圖像會越暗。但是，ISO值過高會導致圖像噪點增多，影響圖像質量；ISO值過低則可能導致圖像欠曝，細節無法清晰顯示。

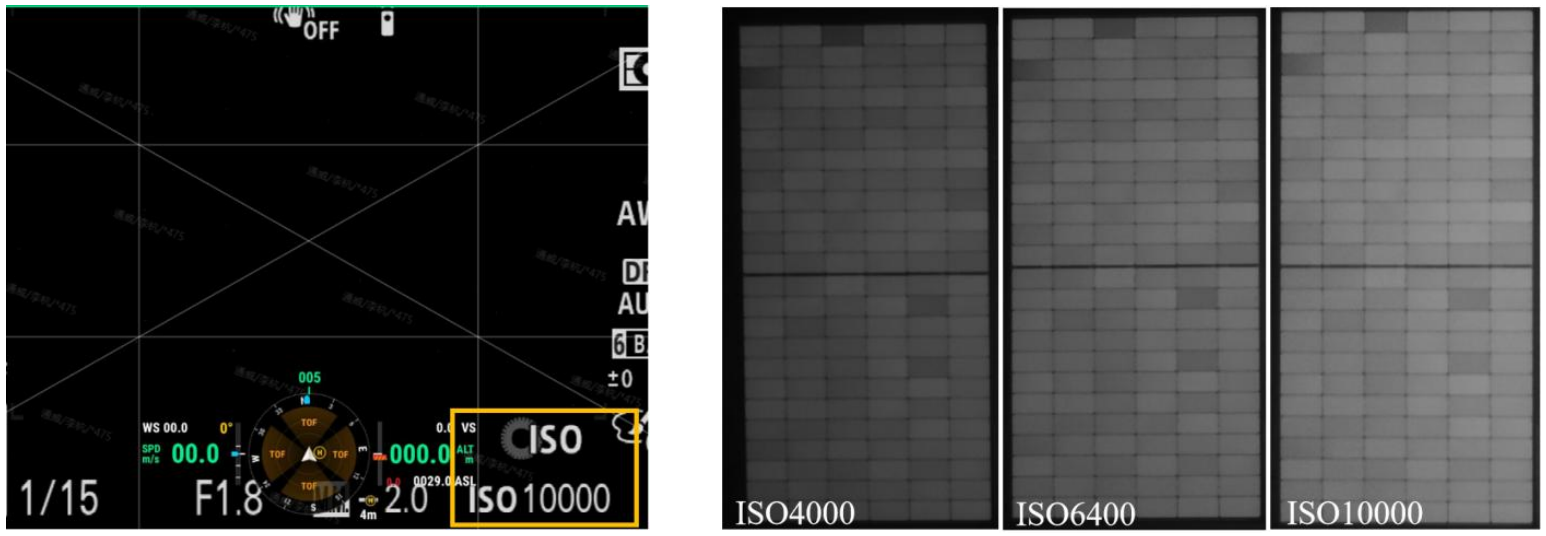

圖9.（a）相機拍攝界面；（b）EL圖像亮度隨ISO的變化關系

上述三者相互作用，共同影響成像效果。在實際使用中，需要根據拍攝環境和對象調整這三個參數以獲得最佳效果。
